Moderne Laborausstattung für Ihre Zukunft

1.01 Kunststofftechnik

GABO Qualimeter Testanlagen GmbH

Dynamisch Mechanische Analyse (DMA)

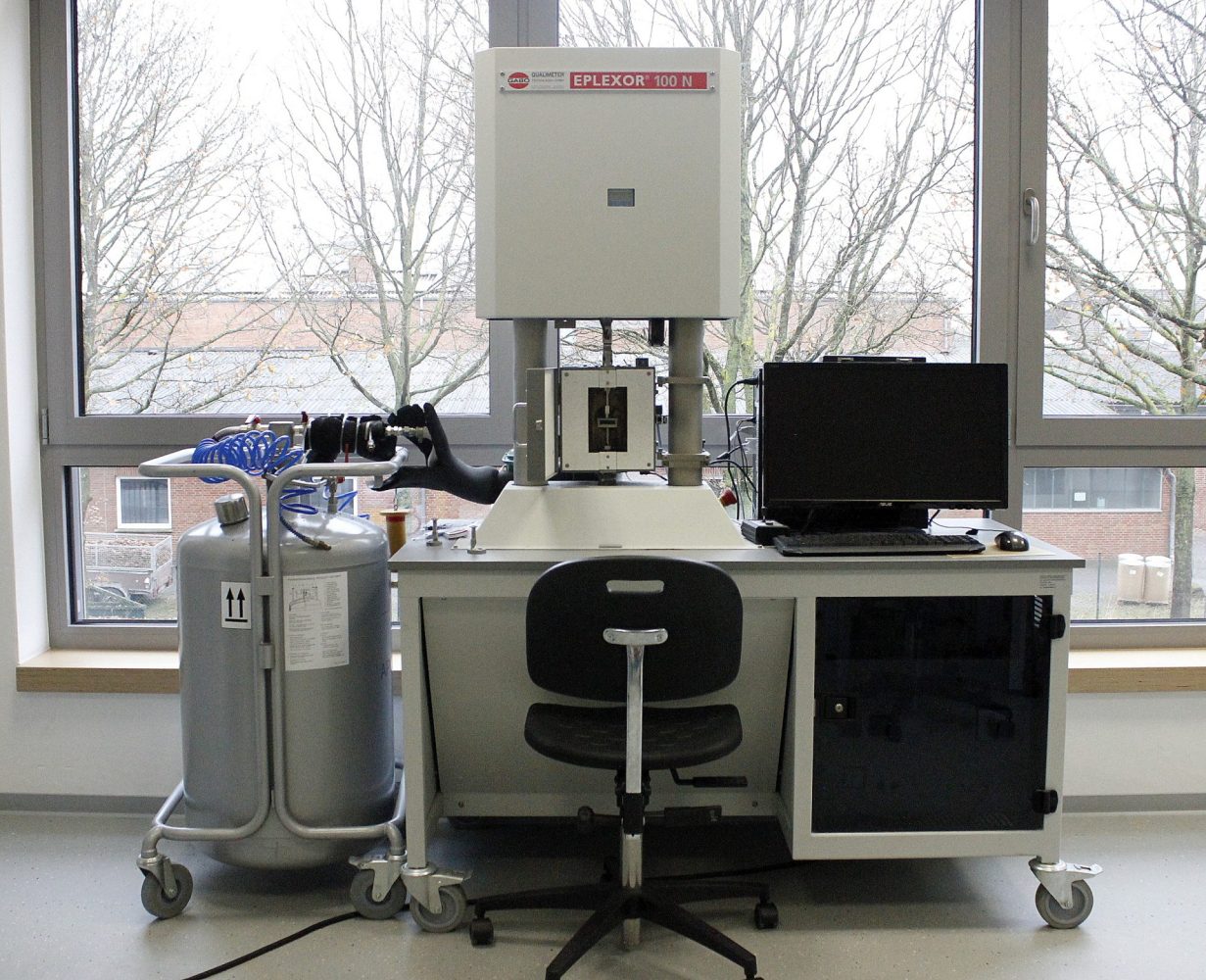

EPLEXOR 100 N High End
Kraftbereich: ±0,1 N bis ±150N
Dyn. Dehnung: ± 1,2 mm
Stat. Dehnung: bis zu 3 mm
Frequenzbereich: 0,1 Hz bis 100 Hz
Temperaturbereich: -150 °C bis 500 °C
Zug-, Druck-, Dreipunktbiegeprüfung

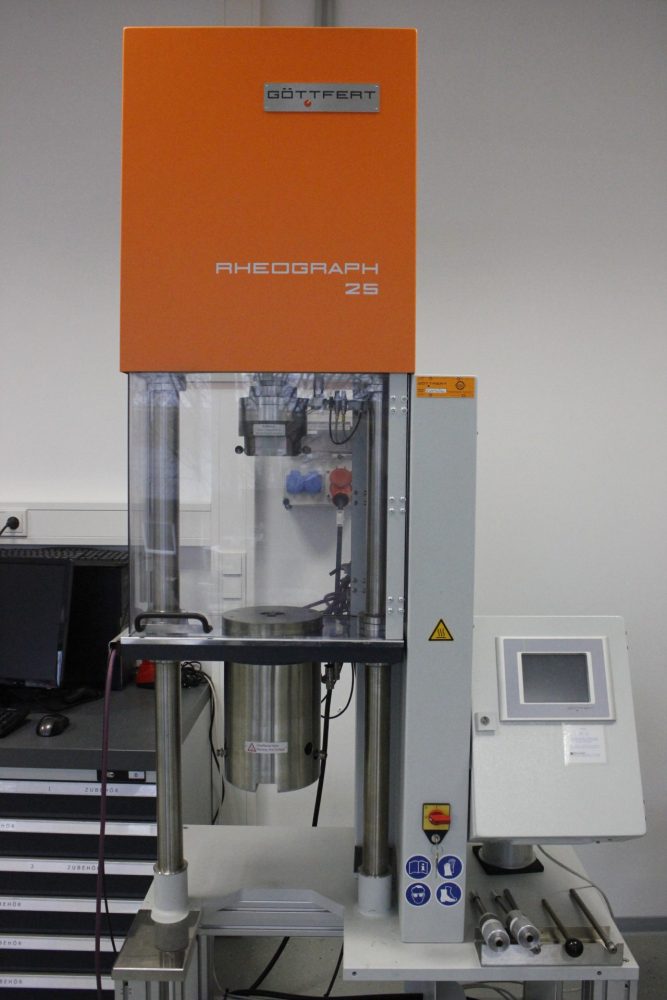

Göttfert Rheograph 25 – Hochdruckkapillarrheometer

Type: 2013/012.01.3
S/N: 10001144
Temperaturbereich: 20-400 °C
Geschwindigkeitsbereich: 0,00004-40 mm/s
Kraftaufnehmer: 25 kN
Genauigkeitsklasse: 0,02
Genauigkeit: 0,4%
Druckaufnehmer max.: 5 Stück
Kraftaufnehmer max.: 2 Stück

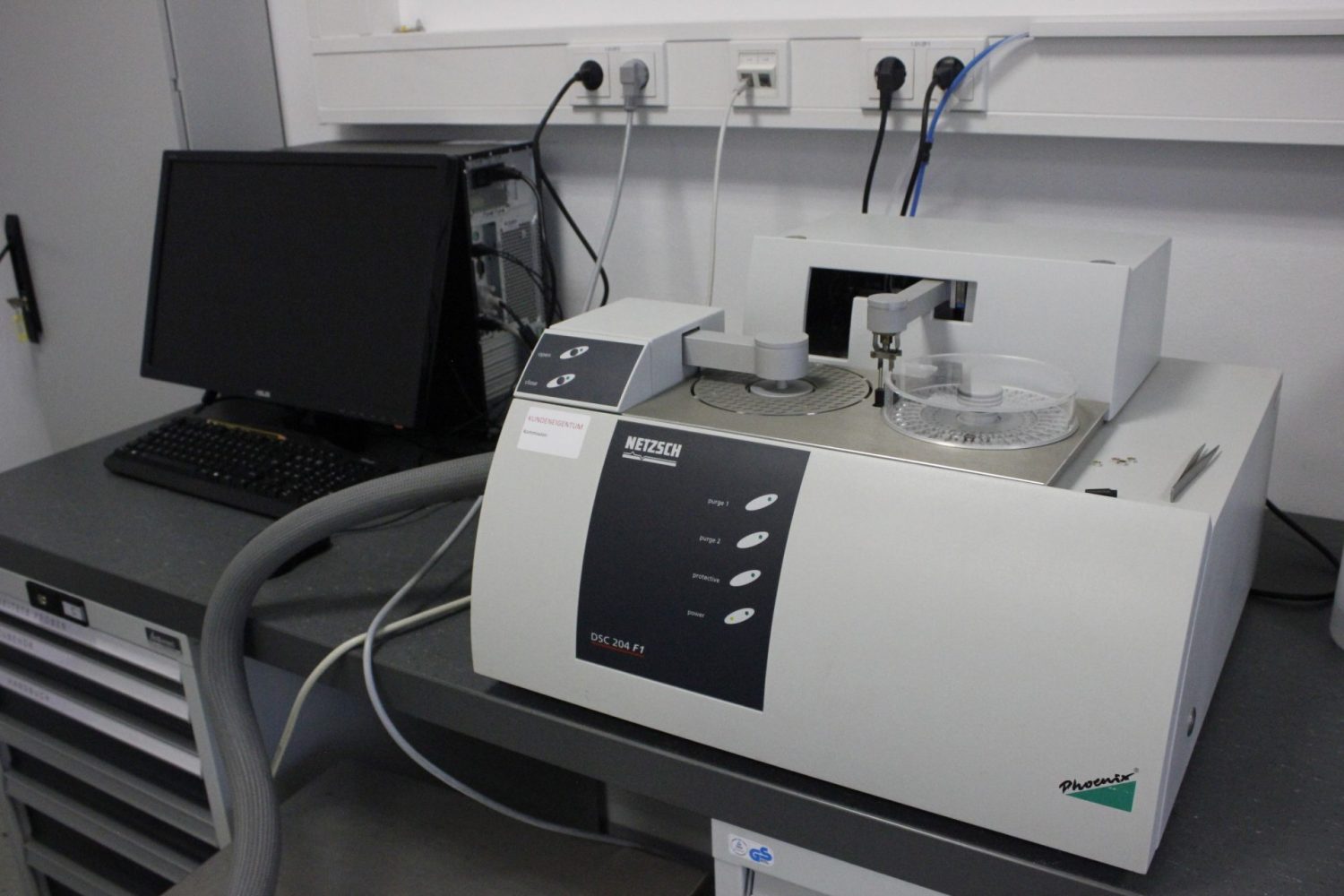

Netzsch DSC 204 F1 Phoenix

Automatischer Probenwechsler
Temperaturbereich: -180 °C bis 700 °C
Intracooler: -85 °C bis 600 °C
Flüssigstickstoffkühlung: -180 °C bis 700 °C
Heizratenbereich: 0,001 K/min bis 200 K/min
Gassteuerung für 2 Probengase und 1 Schutzgas
Extrem hohe Empfindlichkeit mit µ-Sensor

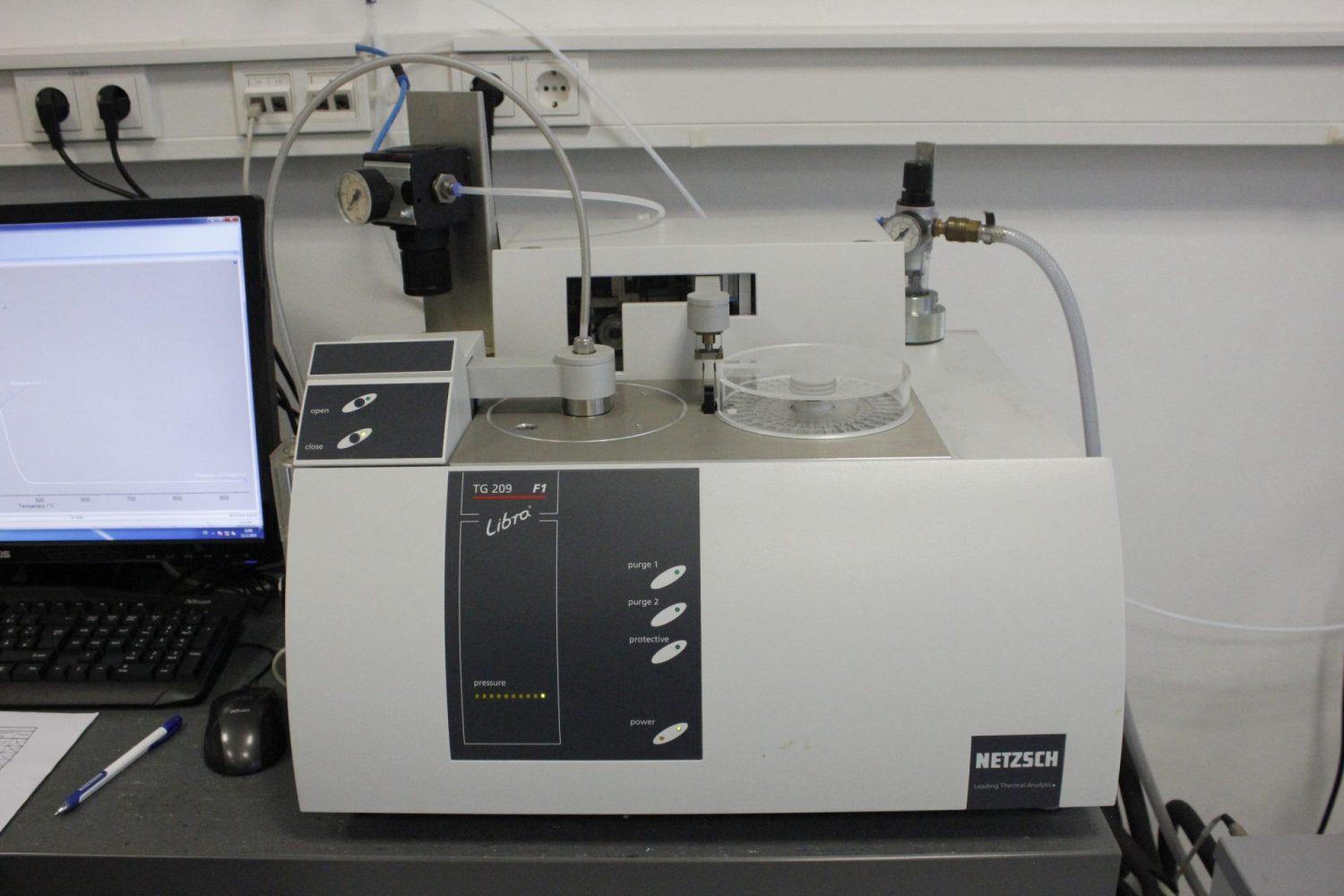

Netzsch TG 209 F1 Libra

Thermogravimetrische Analyse (TGA)
Thermo-Mikrowaage
Temperaturbereich: 25 bis 1100°C
Heiz- Kühlraten: 0,001 K/min bis 200 K/min
Auflösung: 0,1 µg
Probentiegelvolumen: bis 350 µl
Atmosphären: inert, oxidierend, reduzierend, statisch, dynamisch
Gasversorgungseinheit mit integrierten Massendurchflussmessern für zwei Spülgase und ein Schutzgas

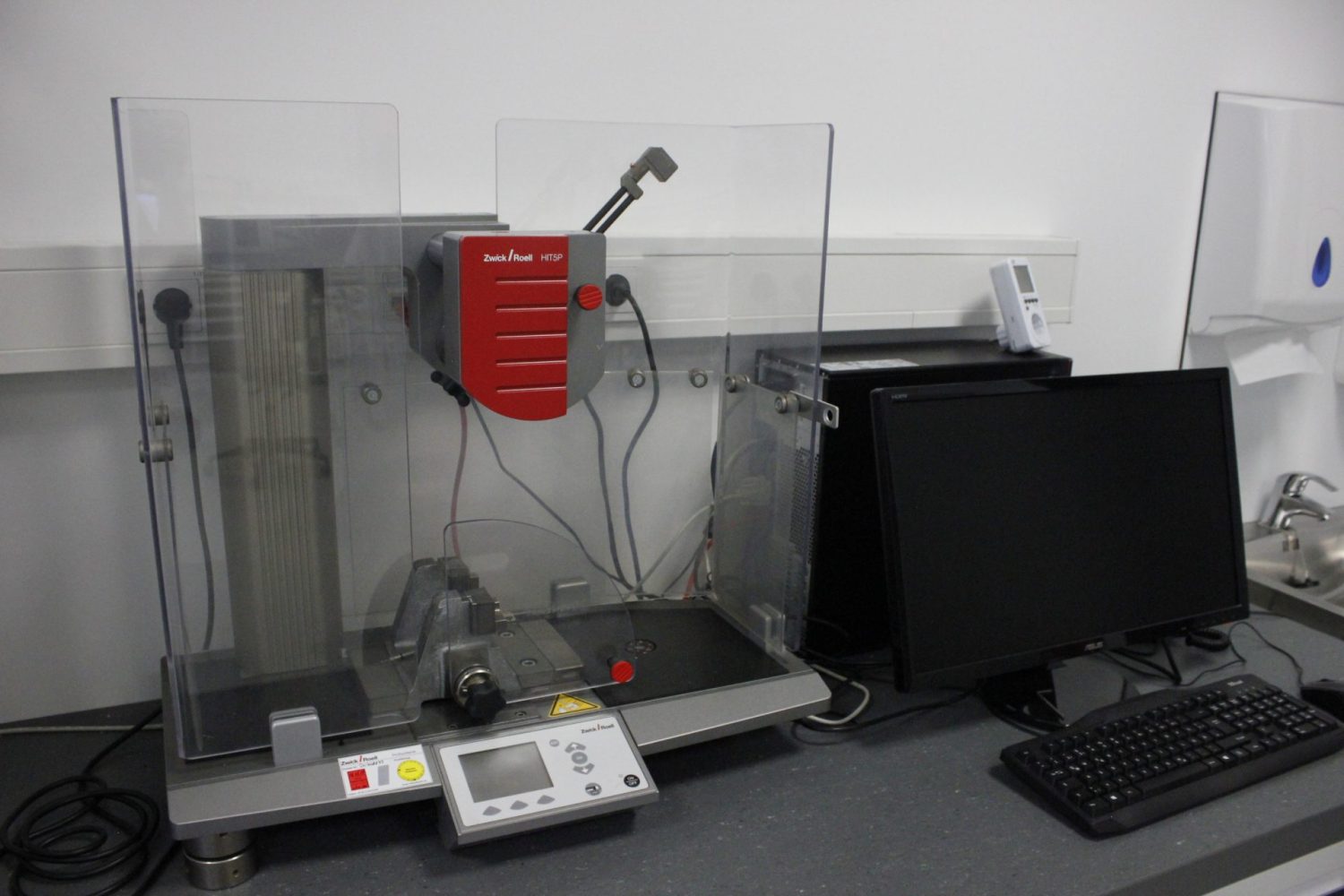

Zwick Roell HIT5P

Charpy Schlagprüfung
Charpy Kerbschlagprüfung
Nach ISO 179
Pendel mit Nenn-Arbeitsvermögen: 0,5 J/ 1 J/ 2,5 J/ 4 J/5

1.02 Mikroplastikanalyse

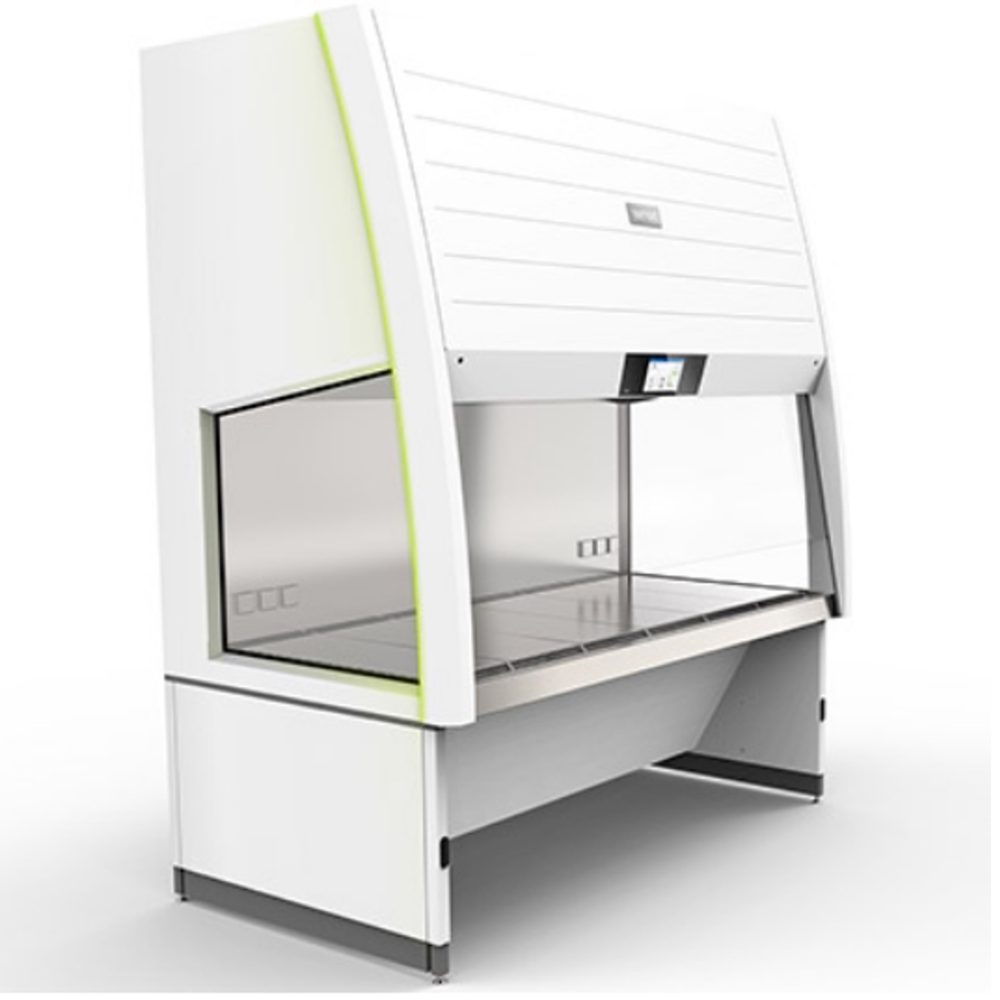

Berner WERKBANK Klasse II

Type: CLAIR XL-2-190
Sicherheitswerkbank mit stark vergrößertem Arbeitsraum nach DIN EN 12469
Arbeitsraum: 1862 x 695-824 x 930 mm aus Edelstahl
Arbeitsöffnung: 1862 x 180 mm
Ab-/Zuluftstrom: 485 m³/h
Reinraumklassse im Arbeitsraum: DIN EN ISO 14644-1: ISO-Klasse 5

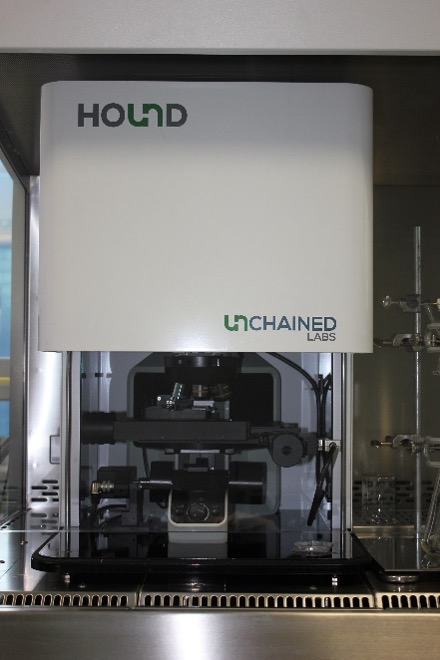

Unchained LaBS Hound 785/532
RAMAN-Spektroskop

S/N: 4001
785 nm und 532 nm RAMAN Laser und Mikroskop
Vier Objektive (x5, x10, x20, x50 Raman)
Beleuchtung: Thorlabs MCWHLS-CI
Detektor Raman 532: Anton Paar
Type:188328
Detektor Raman 785: Bayspec
Anschlussdaten: 110 –230 V, 500 W

Unchained LaBS Hound 785/532<br />
RAMAN-Spektroskop

1.03 Mikroskopie

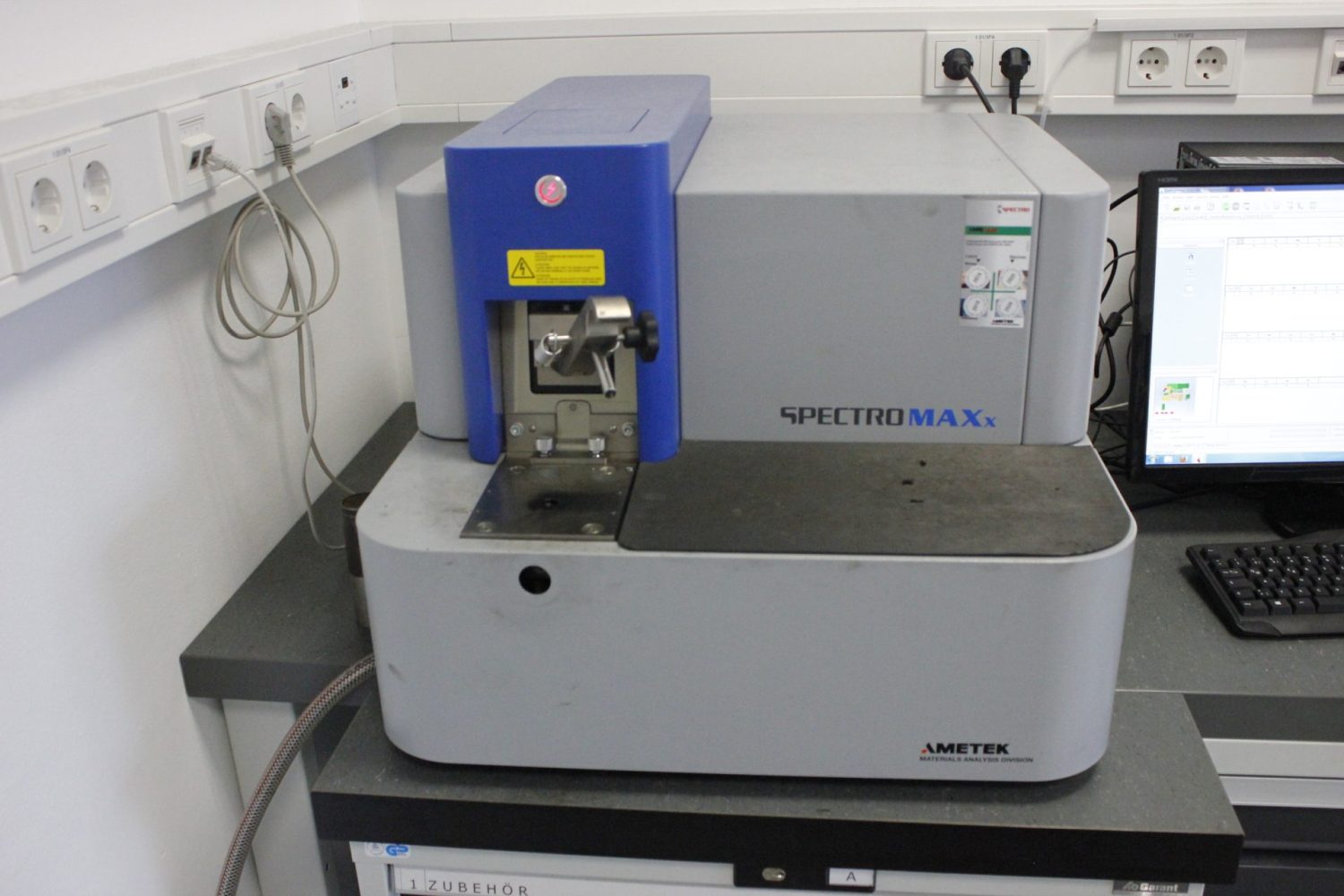

Ametek SpectroMax

Metallanalysator
S/N: 131512
Analyse Materialien:
Aluminium Basis Legierungen
Eisen Basis Legierungen
Analyse von massiven Proben und kleinen Proben (Drähten) möglich.

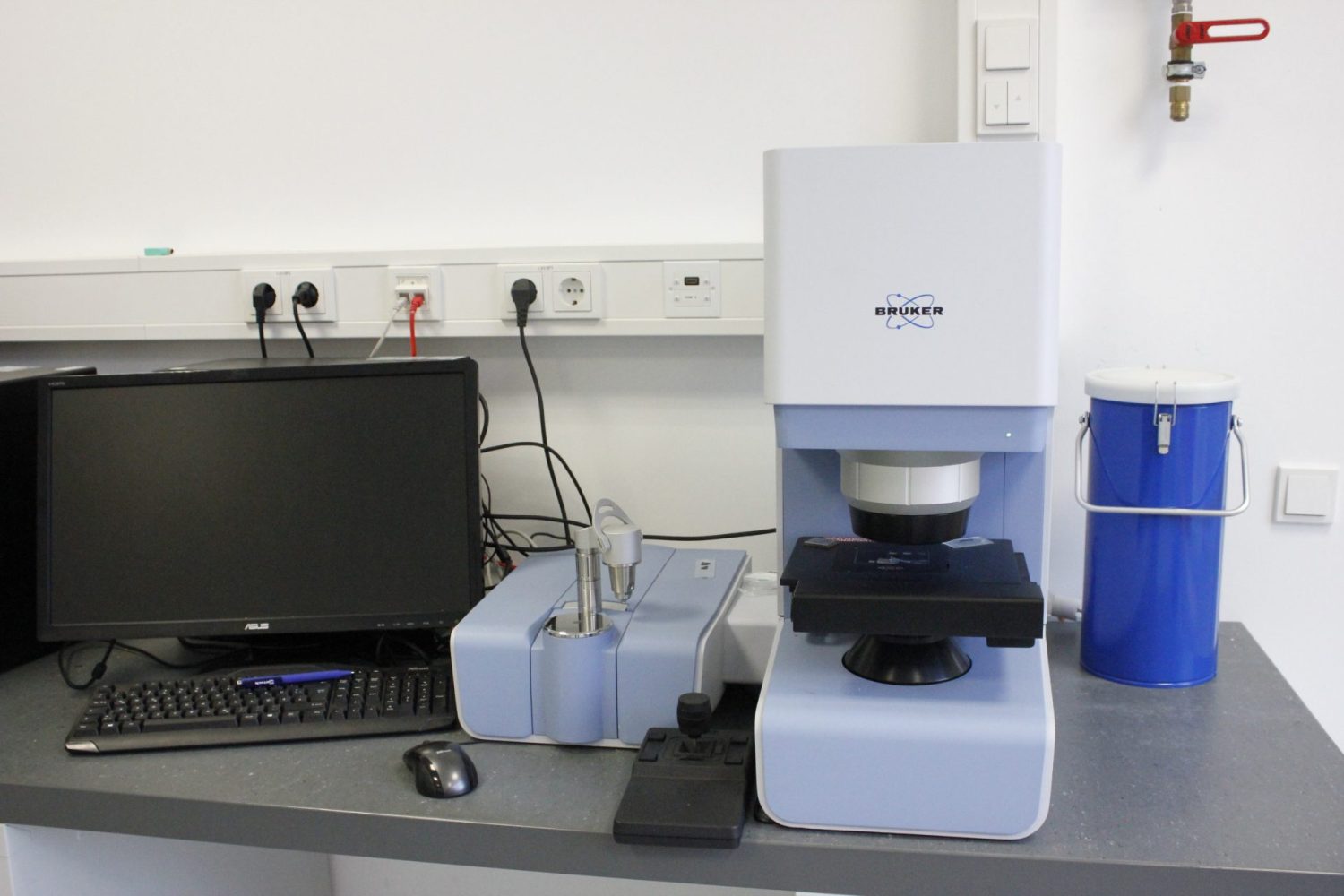

Bruker LUMOS

Eigenständiges FT-IR Mikroskop
Equipment-Nr.: 1208369
S/N: 224
A773/LM
Makro-Messeinheit zur Untersuchung von großen Proben
8x Objektiv für automatisierte Messungen in den Modi Transmission, Reflexion und ATR.
Vergrößerung durch Digitalzoom auf 32x erhöhbar
Großes Sichtfeld mit hoher numerischer Apertur
Unabhängige und stufenlos dimmbare LED-Leuchten für die Beleuchtung in den Modi Transmission und Reflexion
Köhler-Blenden zur Kontrastverstärkung

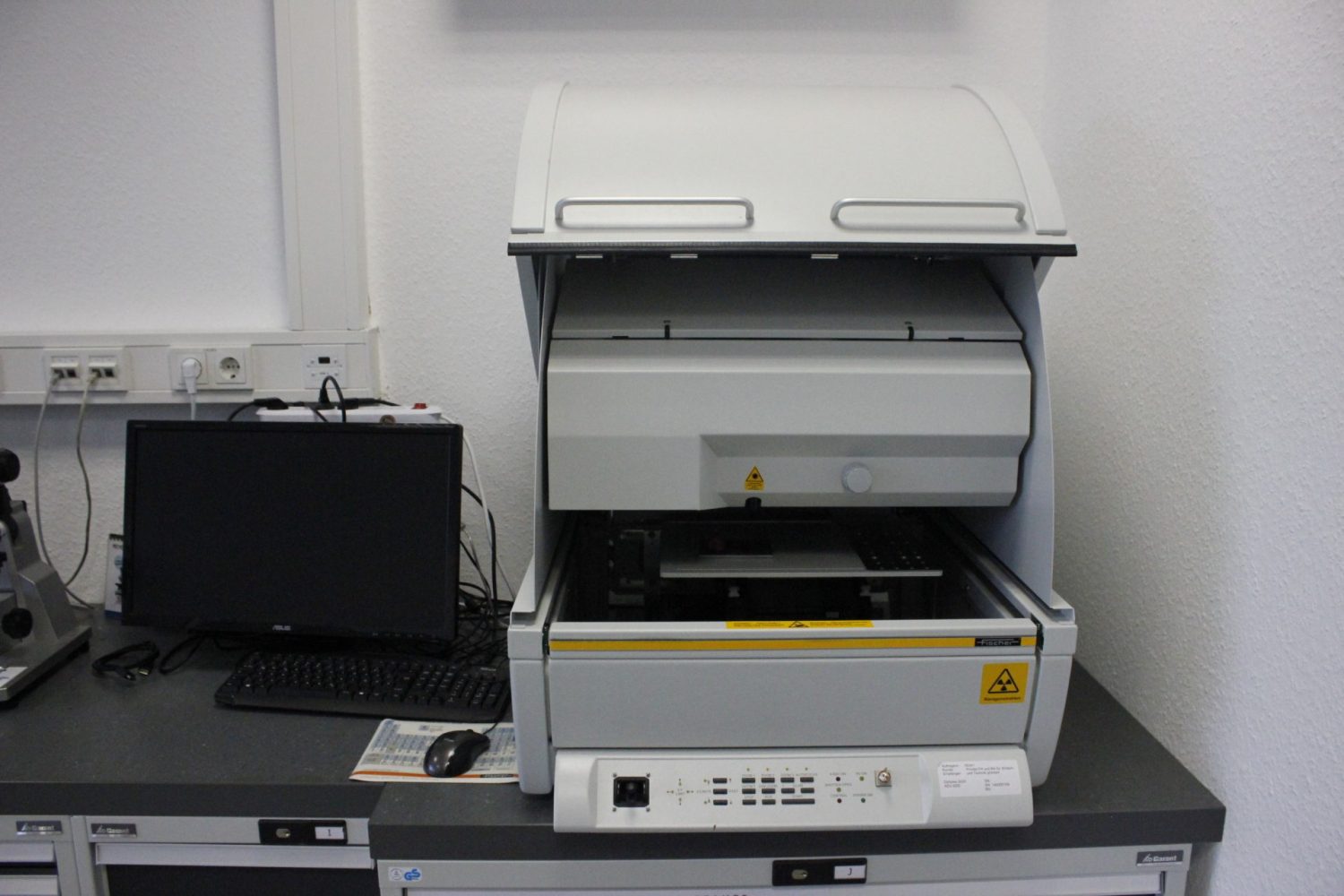

Helmut Fischer 3020 XDV-SDD

X-Ray Schichtdickenmessung
S/N: 140005159
Röntgenfluoreszenzanalyse (RFA)
Messung von Schichten und Schichtsystemen. Bestimmung erfolgt zerstörungsfrei und berührungslos. Spurenanalyse, z. B. Nachweis von
Schadstoffen nach RoHS, Spielzeugnorm, Verpackungsnorm. Gold- und Edelmetallanalyse. Messung der Dicke und Zusammensetzung von NiP-Schichten.

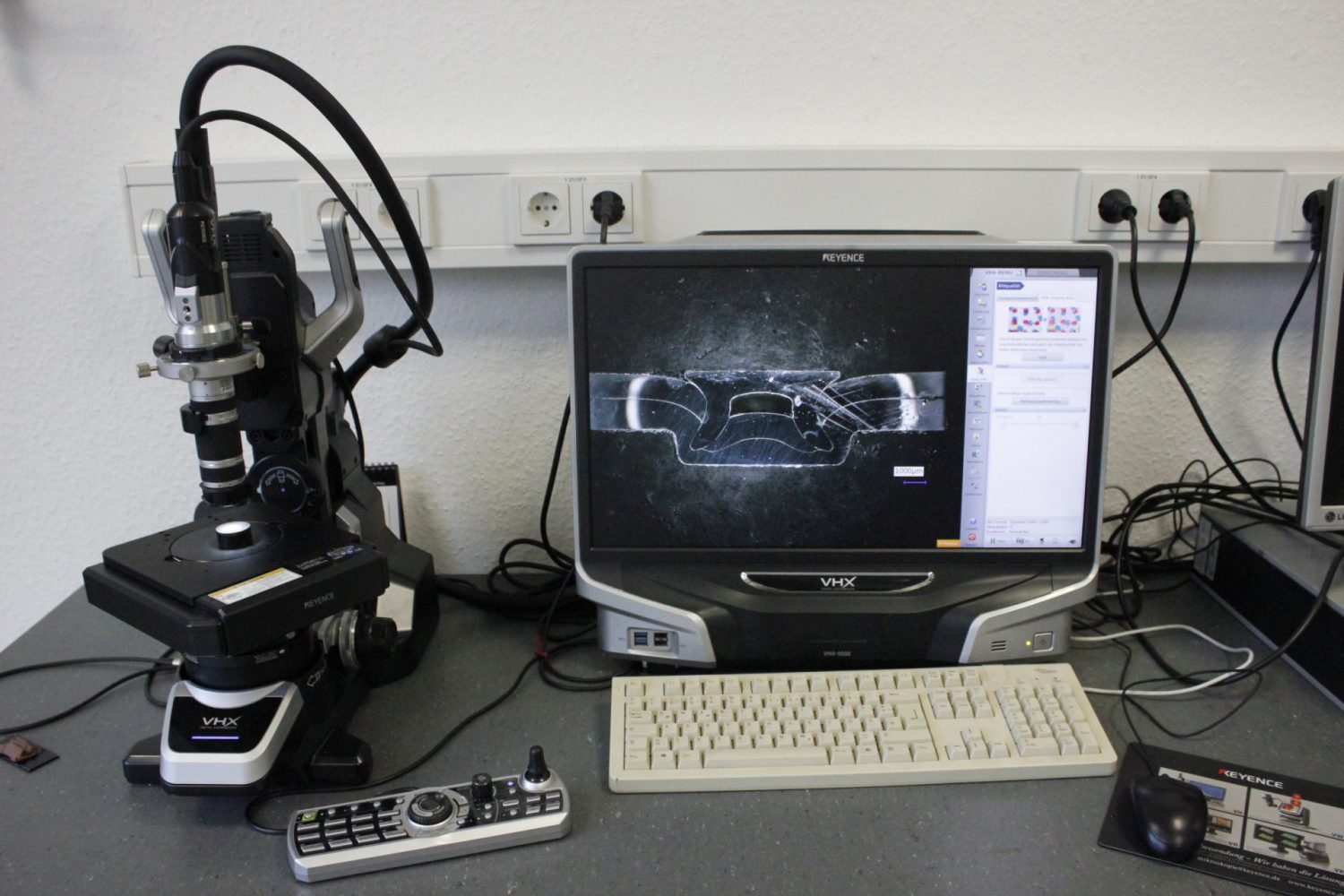

Keyence Digitalmikroskop VHX 5000

Mikroskopie von großen Proben durch flexiblen Einsatz
Rauheitsmessungen (Linien- & Oberflächenrauheiten)
Topografische Charakterisierung von Oberflächen
Schnelle und präzise 2D/3D-Vermessung / Großflächige 3D-Messungen durch Panoramafunktion und Konturmessungen
Messungen im Live-Bild
Eingebaute Hellfeld-, Dunkelfeld- und MIX-Beleuchtung
Komplett scharfe Fotografie – auch bei kontrastarmen und spiegelnden Proben
Automatische Darstellung vollkommen tiefenscharfer Bilder
Innovative Beleuchtungsmethodik (Multi-Lighting) aus allen Blickwinkeln
1-Klick-Messungen für Serienüberprüfungen
Auf- und Durchlichtfunktion
Hohe Tiefenschärfe
CMOS-Bildsensor (1/1,8), 1,95 Millionen Pixel
Hoher Dynamikbereich (Jedes RGB-Pixel in 16-Bit-Auflösung)
Integrierte Dokumentation in Form von Bildern und Berichten
LED-Durchlichtbeleuchtung möglich
Polarisation und DIC verfügbar

Betrachtungen von 20x bis 200x mit nur einem Objektiv möglich > VH-Z 20 T
Betrachtungen von 100x bis 1000x mit nur einem Objektiv möglich > VH-Z 100 UR
Betrachtungen von 500x bis 5000x mit nur einem Objektiv möglich > VH-Z 500 R
Freie Winkelbetrachtung und motorisierte XYZ-Achse
20.000 x 20.000 Pixel: Schnelles Stitching, eingebaute Navigationsfunktion

1.05 Präparation / Wärmebehandlung

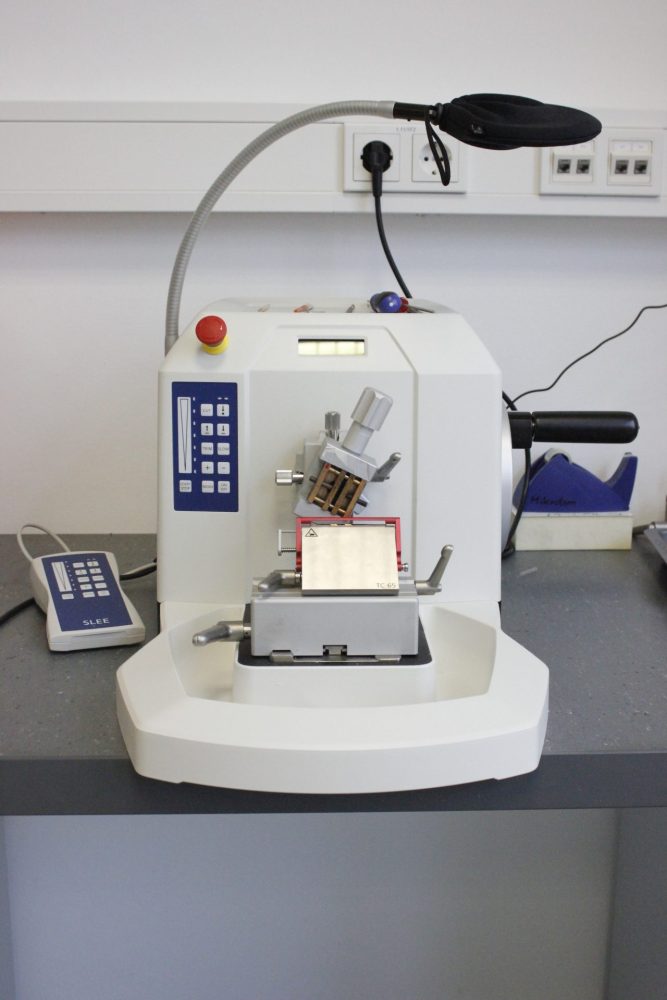

CUT 6062

Vollautomatisches Rotationsmikrotom
Das vollautomatische Mikrotom für Paraffin- und Kunststoffschnitt-Technik eignet sich mit seiner außergewöhnlichen Präzision sowohl für Routine und Forschung als auch für Industrieanwendungen.

Motorisierte Trimmung von 0 bis 750 µm, frei wählbar
Motorisierter Vorschub/Rückzug der Probe
Automatischer Vorschub in 2 Geschwindigkeiten
Speicherung von 2 Memory-Positionen mittels Taster
Höchsteffizienter Motorschnitt (Schnittfenster, variabel einstellbare Schnittgeschwindigkeiten)
Variabler Rückzug
Intuitives Eingabefeld
Schnittzähler
Geräumige integrierte Abfallwanne
Externes Bedienteil (optional)

1.11 Zerstörende Prüfung

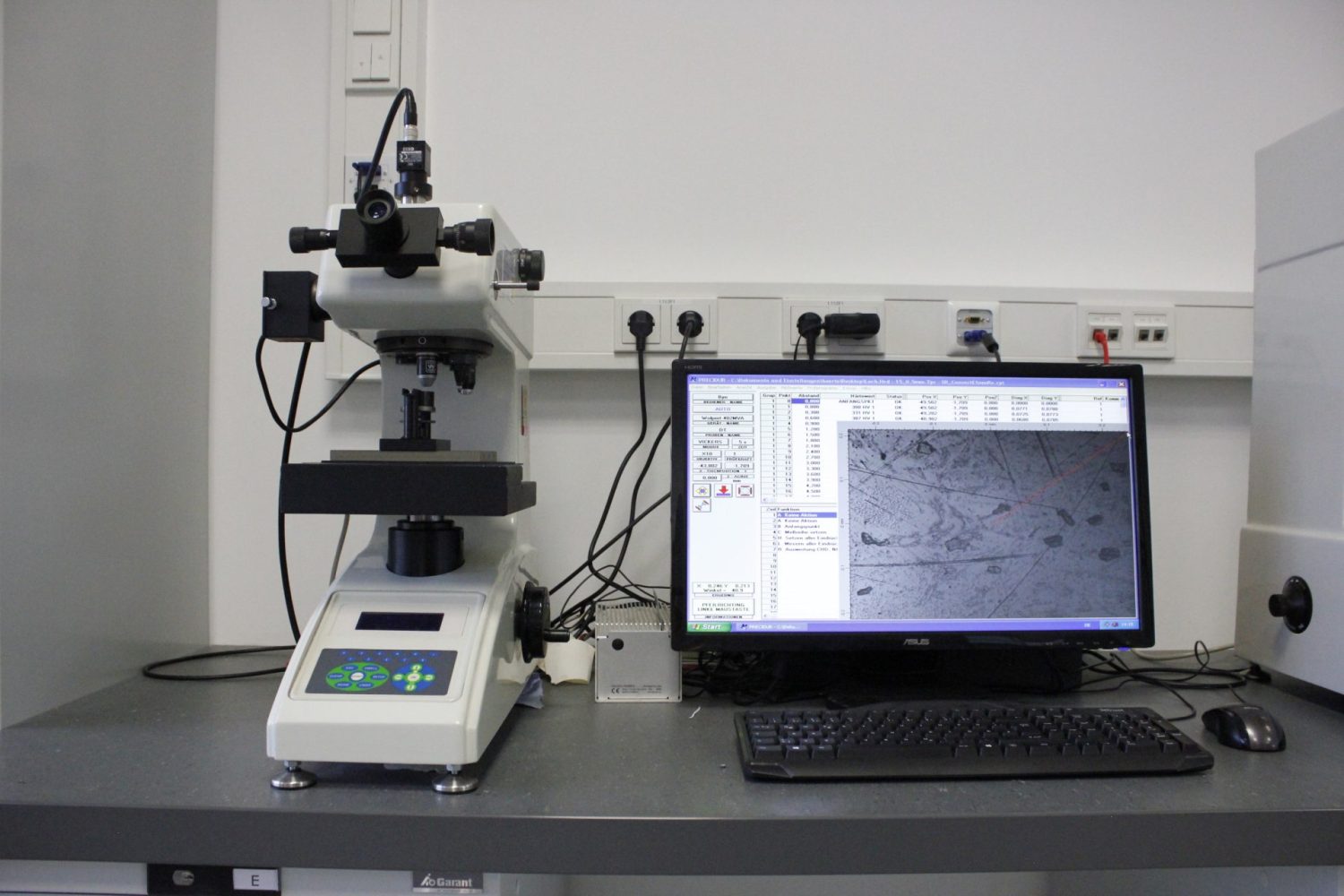

Wolpert Wilson 402 MVA

Mikrohärteprüfer Vickers
HV 0.1, 0.2, 0.5, 1
Messmikroskop mit analoger Anzeige oder elektronische Erfassung
Zwei optische Kanäle für Okular und Kamera
Objektivrevolver automatisch oder manuell schwenkbar
Hochpräziser mechanischer Kreuztisch mit Mikrometerschrauben

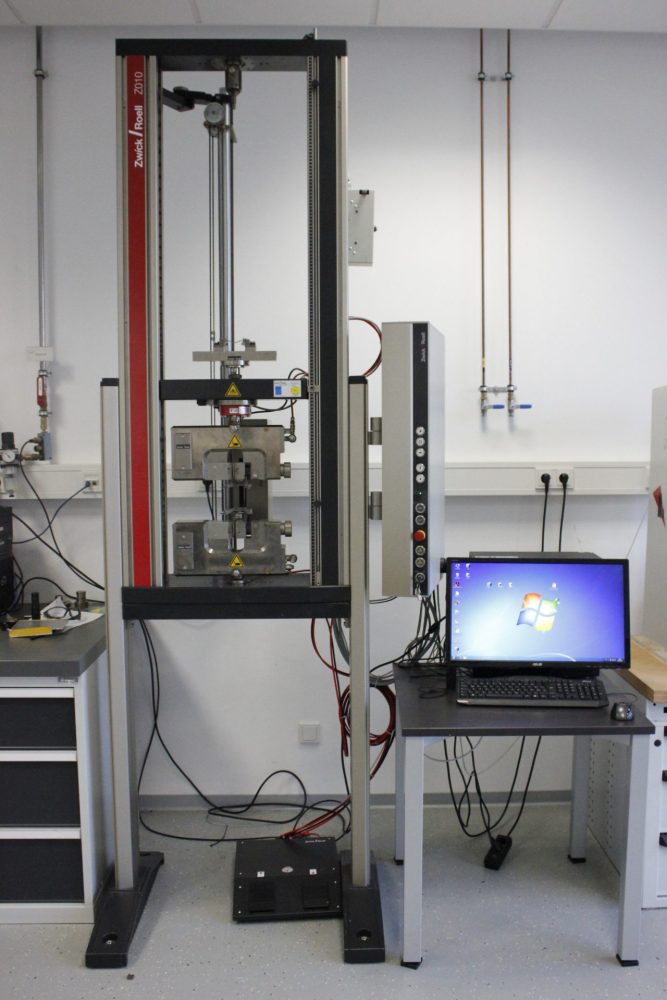

Zwick Z010 TH 084009

Allround-Line Tischprüfmaschine
Fmax: 10 kN
3-Punkt Biegeprüfung
Zug-, Druckversuche
Prüfraumbreite: 440 mm
Höhe des unteren Prüfraums: 1430 mm
Höhe des oberen Prüfraums: 1415 mm

E.01 CT / Rasterelektronen

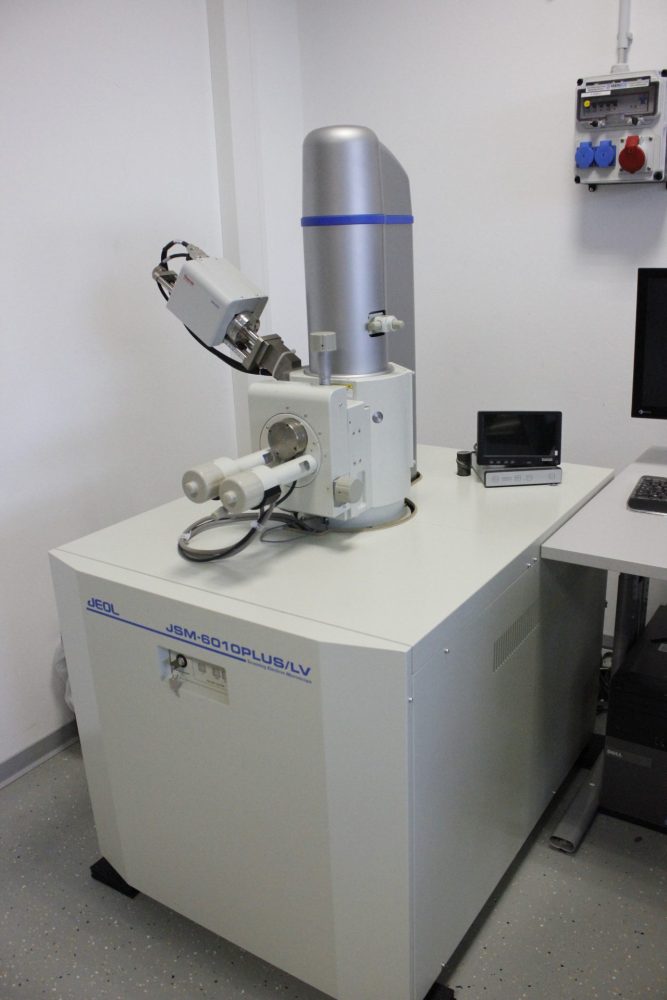

JEOL JSM-6010PlusLV

Rasterelektronenmikroskop
Super-konische Linse erlaubt eine hohe Bildauflösung auch bei niedrigen Anregungsspannungen
Höchste Bildauflösung im HV/LV/SE/BSE- Modus
Niedervakuum-REM
Euzentrische Probenbühne
Schnelle Proben Navigation bei 5x – 300.000x Vergrößerung
Intelligente Rezepte für häufig wiederkehrende Proben
Integrierte Video-Aufnahme von dynamischen Prozessen (.avi Format) geringe Installationserfordernisse
Chemische Analytik durch integrierte EDS (Thermo Fisher Scientific)
multi-touch Benutzeroberfläche
Automatische auf die Probe abgestimmte REM-Einstellungen
Multiples Live-Bild (Bild-in-Bild Funktion, Signalmischung etc.)

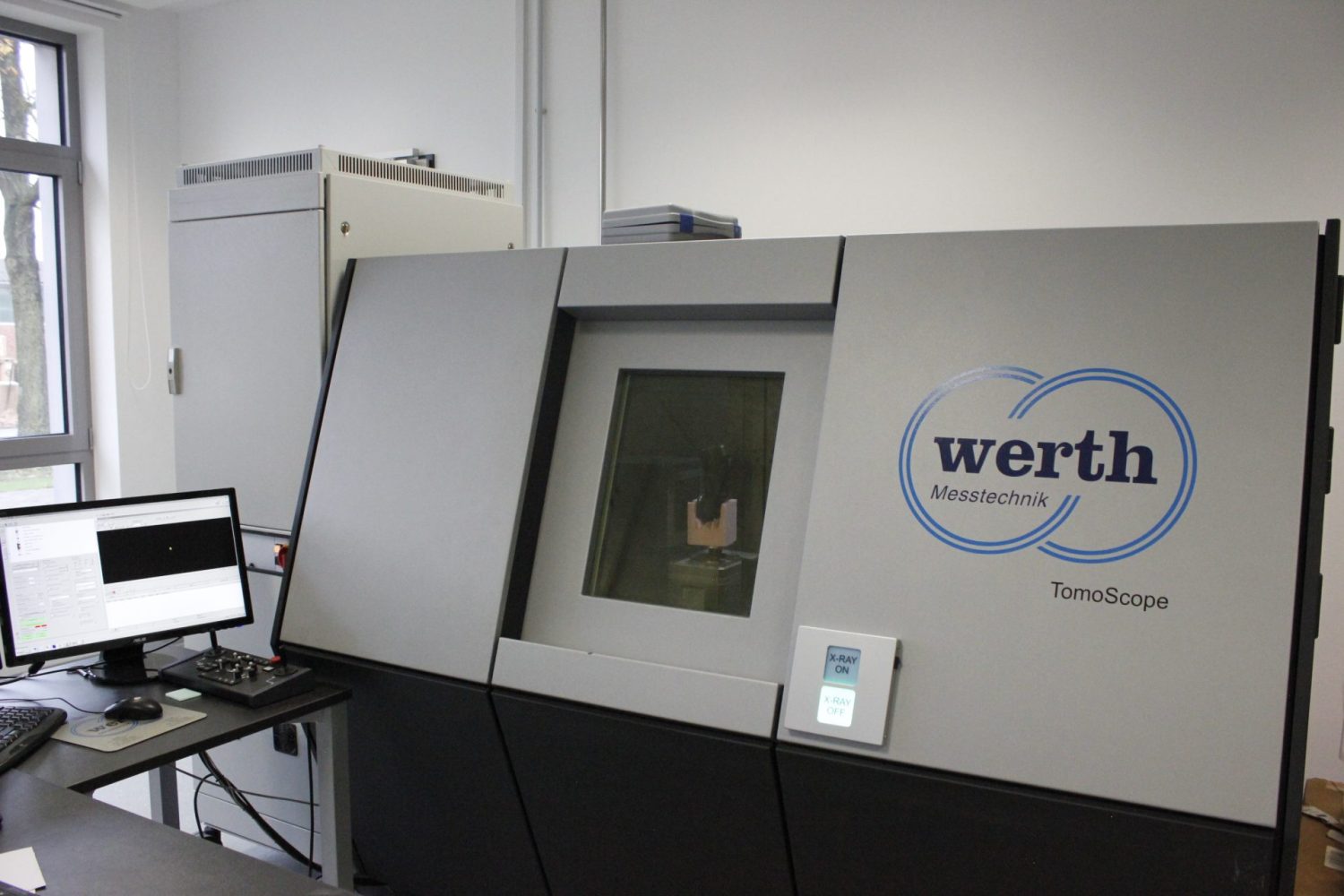

Werth Messtechnik

CT
TomoScope 200-190 3D CNC
S/N: 10-00288
Baujahr: 2011
Bauteilabmessungen max.:
Ø190 mm L: 350 mm
Auflösung: Material- und Bauteilabhängig
Auswertung:
Messtechnik, Porenanalyse, Wanddickenanalysen, Soll-/Ist-Vergleich und Belastungssimulationen mittels VG Studio Max 3.2
Flächenrückführung von Messdaten in CAD-Formate mittels Geomagic Design X
